主燃烧器：

废酸裂解炉主燃烧器是烷基化废酸裂解再生装置的重要设备，该系列燃烧器包括主燃烧器、辅助燃烧器、废酸喷枪。主燃烧器、辅助燃烧器和废酸喷枪的壳体均选用不锈钢材料，耐酸性环境腐蚀；内敷硅酸铝纤维棉，起到保温消音的作用，可吸收射流噪声和燃烧噪声，降低外壁温度。该设备配套燃烧控制系统，可实现燃烧器的点火与熄火保护一一开工前吹扫、电子点火及火焰监测，在燃烧器意外熄火时快速切断燃气向炉内的供应，防止炉膛燃料聚集发生爆炸，并进行声光报警。

1. 设计基础条件

炉膛负压：-5～-20mmH₂O

助燃空气温度：常温～650℃        助燃空气压力：0～25mmH₂O

2. 技术参数：

 燃料气：天然气、炼厂气、干气、弛放气、液化石油气等

密度：0.7～2.1kg/Nm³           低热值：8000～108000 kJ/Nm³

温度：常温～200℃             压力：0.2～0.3MPa.g

3. 规格型号：

4. 结构性能说明：

 主燃烧器

1) 主燃烧器喷嘴采用分布式结构设计，使燃气流能够充分弥散入空气流中，大大强化燃气和空气的混合与燃烧，缩短火焰长度，以迅速提升炉膛温度，促进废酸的分解。

2) 燃气喷头采用防风结构，配合旋流式稳焰器，能够适应超负荷、大风速燃烧，防止发生熄火事故。

3) 设置防风长明灯，在大风速下保持正常燃烧，作为值班火焰对主火焰起持续引燃作用，增强运行安全性。

（b）主燃烧器结构原理图

4)配置高能电点火器，电火花能量高，点火简单、可靠，且点火杆设置有进退机构，点火完成后电极头退出高温区，避免高温损坏，延长使用寿命。

5)配置紫外型火焰检测器，当燃烧器出现意外熄火时，火焰检测器可向中控室发出声光报警，同时启动燃料气管线上的电磁阀，切断燃料供应，防止炉内形成爆炸性气氛，确保装置安全。紫外型火检只检测在火焰中才有的紫外辐射，对炉内高温的红外背景辐射不反应，检测可靠。

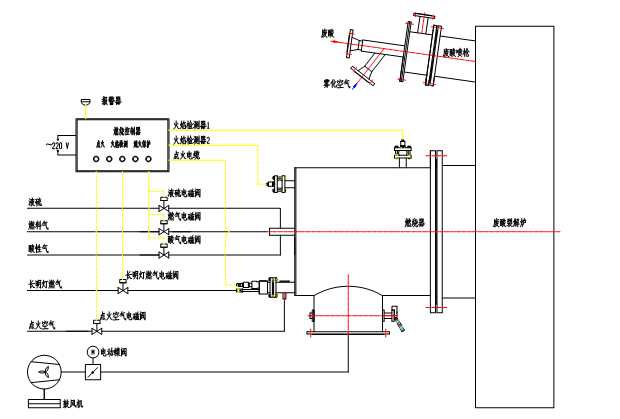

主燃烧器燃烧控制系统图
