燃烧器点火器及燃烧机作为一种自动化程度较高的机电一体化设备，从其实现的功能可分为五大系统：送风系统、点火系统、监测系统、燃料系统、电控系统。

燃烧器火焰检测器厂家从这个5大系统就不在这里讲了，主要讲解一下燃烧器的详细工作过程，只有了解燃烧器的工作工程，才能在燃烧器出现故障的时候进行检修和排除故障。

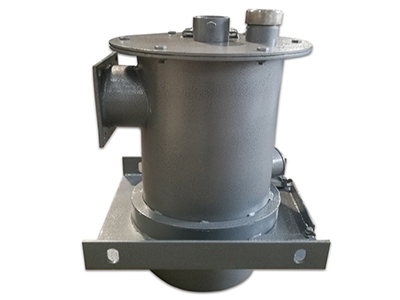

燃气燃烧器

燃烧器/燃烧机工作过程介绍

就以最复杂的比例式燃气燃烧器为例给大家讲解，其工作过程有四个阶段：准备阶段、预吹扫阶段、点火阶段和正常燃烧阶段。

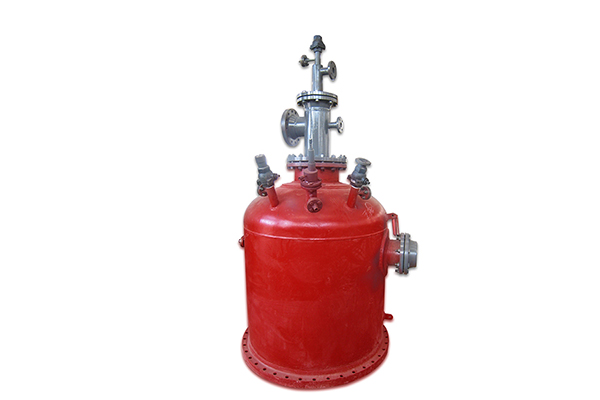

燃气燃烧器

准备阶段：程控器通电后，开始内部程序自检，同时，伺服马达驱动风门到关闭状态，程序自检完毕后，处于待机状态，当恒温器、过高过低燃气压力开关、蒸汽锅炉蒸汽压力开关等限制开关允许时，程控器开始启动，进入预吹扫阶段。如果电磁阀组带有泄漏检测系统，该系统在上述限制开关允许时先进行阀门泄漏检测，检测通过后，才进入预吹扫阶段。

预吹扫阶段：伺服马达驱动风门到大火开度状态，同时风机马达启动，开始13秒送风，以吹入空气进行预吹扫，根据程控器的不同，约吹扫20~40秒后，伺服马达驱动风门到点火开度状态，准备点火。整个预吹扫阶段，空气压力开关测量空气压力，只有空气压力保持在一个足够高的水平上，预吹扫过程才能持续进行。

点火阶段：伺服马达驱动风门到点火开度状态后，点火变压器工作，并输出高电压给点火电极，以产生点火电火花，约3秒后，程控器送电给安全电磁阀和比例式电磁阀，阀打开后，燃气到达燃烧头，与风机提供的空气混合，然后被点燃。在阀打开后2秒内，电离电极应检测到火焰的存在，只有这样，程控器才继续后面的程序，否则，程控器锁定并断开电磁阀停止供气，同时报警。(在电机启动时间内点火)

燃气燃烧器生产厂家

正常燃烧阶段：点火正常并稳定燃烧几秒后 ，伺服马达驱动风门到大火开度状态，(燃油机的油泵打开开始喷油)同时，比例式燃气调节阀菜的伺服电机切入，并根据空气压力和炉膛背压来调节燃气阀后的燃气压力以调节燃气量，达到稳定、燃烧的目的。此后，燃烧器根据各个限制开关的要求自动实现大小火转换和停机。

此外，整个燃烧过程中，电离电极和空气压力开关对燃烧器实行监控。
